Автоматическая укладка

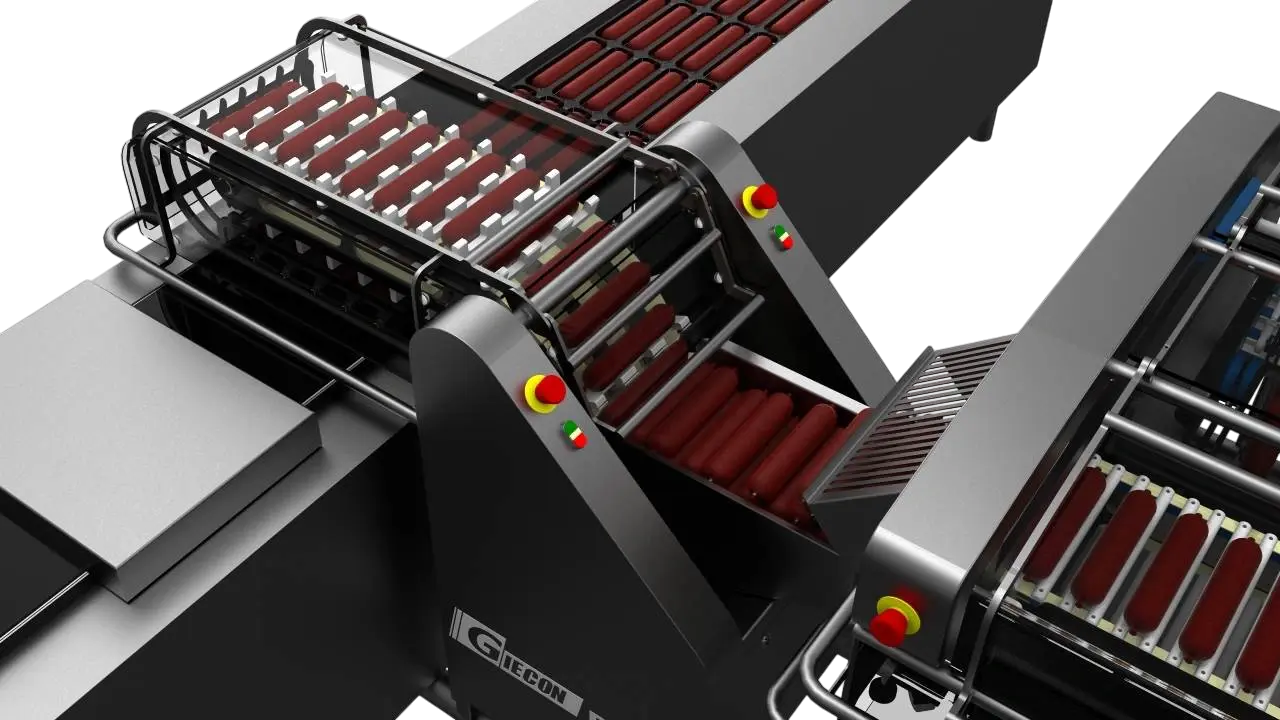

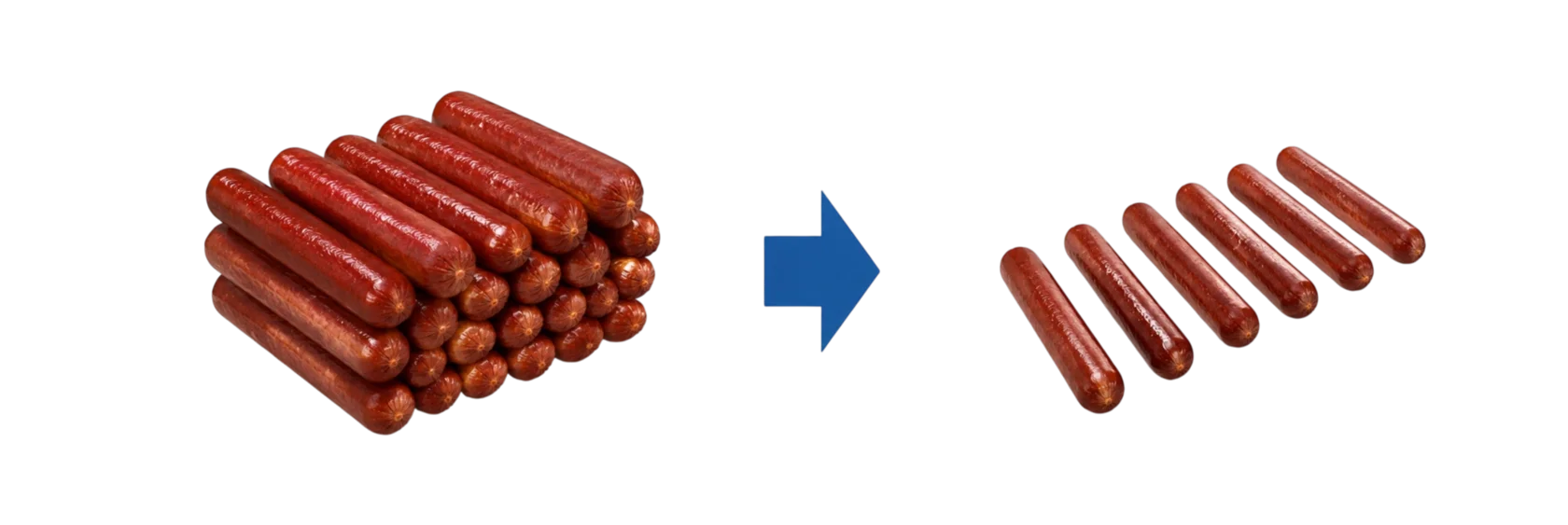

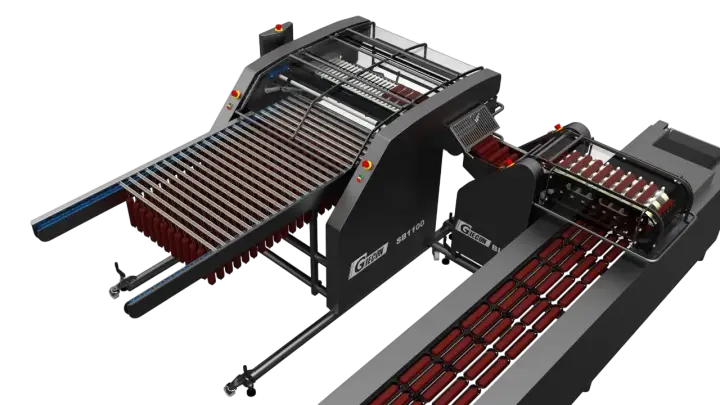

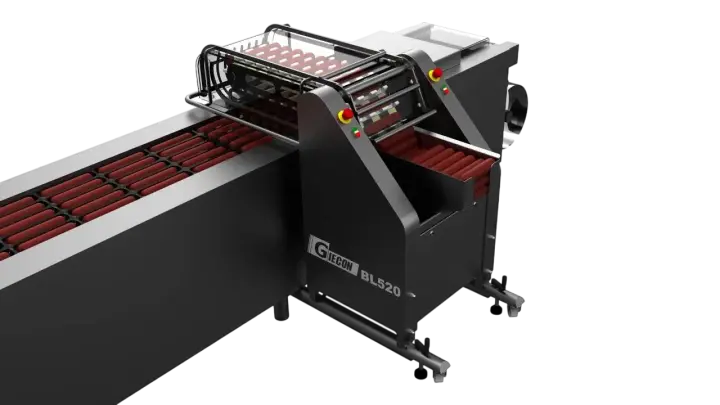

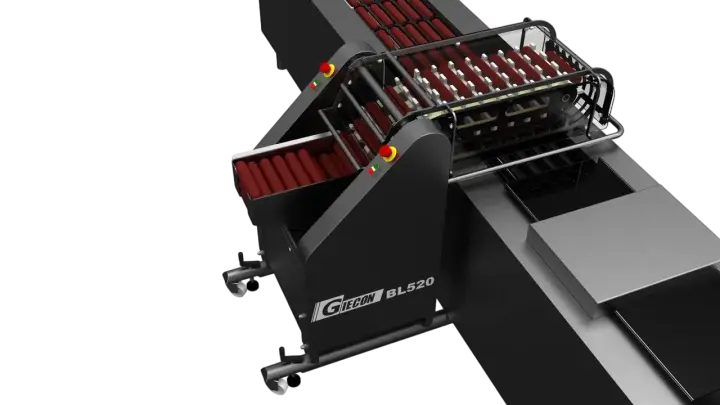

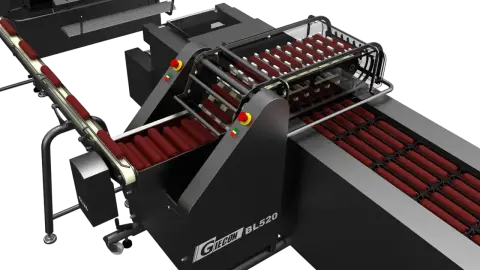

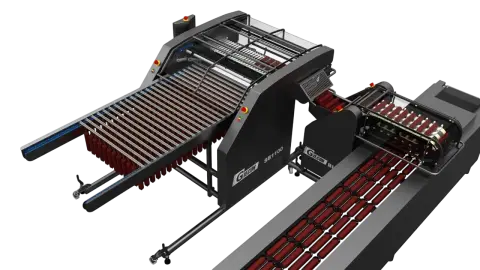

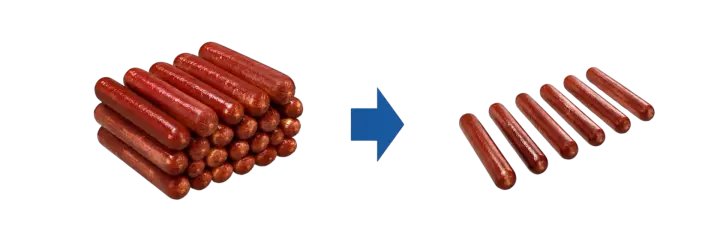

Машина принимает батоны в накопитель, поштучно распределяет их по каналам и через загрузочные створки выгружает в сформированные ячейки термоформера.
Автоматический укладчик колбас в термоформер
Автоматический укладчик подаёт колбасные батоны из накопителя и выгружает их через створки в ячейки термоформера. Производительность — до 100 батонов в минуту.
- До 100 батонов/мин
- С клипсами и без
- Выгрузка в ячейки
Описание оборудования
02
Продукт
Укладчик предназначен для варёных, копчёных и сыровяленых батонов с клипсами или без них. Калибр, длину, форму, оболочку и состояние поверхности подтверждают на образцах.
03
Производительность
До 100 батонов в минуту в зависимости от конфигурации и калибра. Полезная скорость ограничивается числом ячеек, циклом термоформера и временем заполнения каждого ряда.
04
Матрица и схема укладки

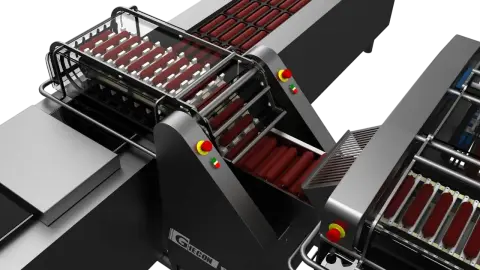

Число каналов, шаг створок и ориентацию продукта проектируют под конкретную матрицу. Проверяют попадание в ячейку без зажатия оболочки в зоне последующей запайки.
05

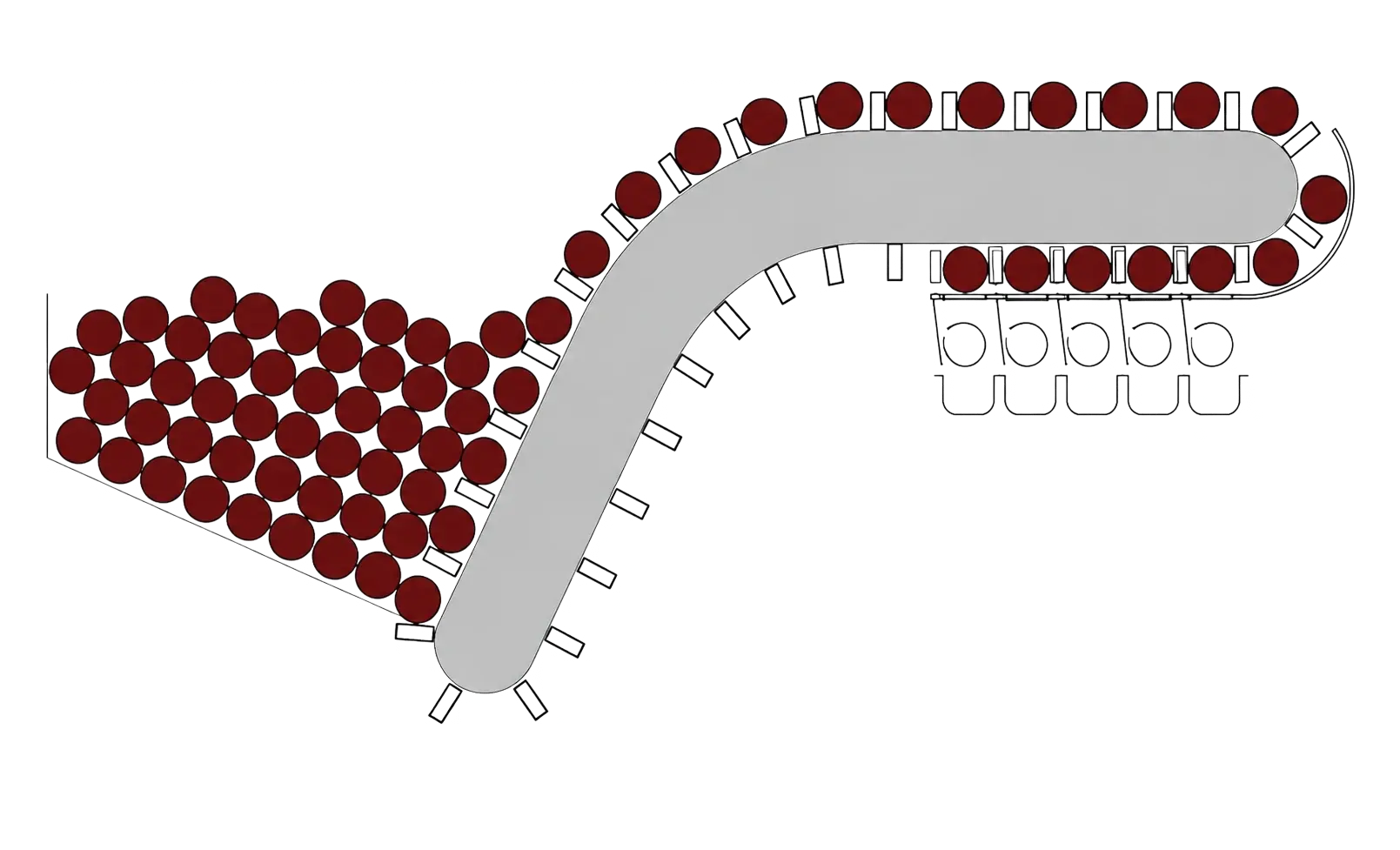

Подача и буфер

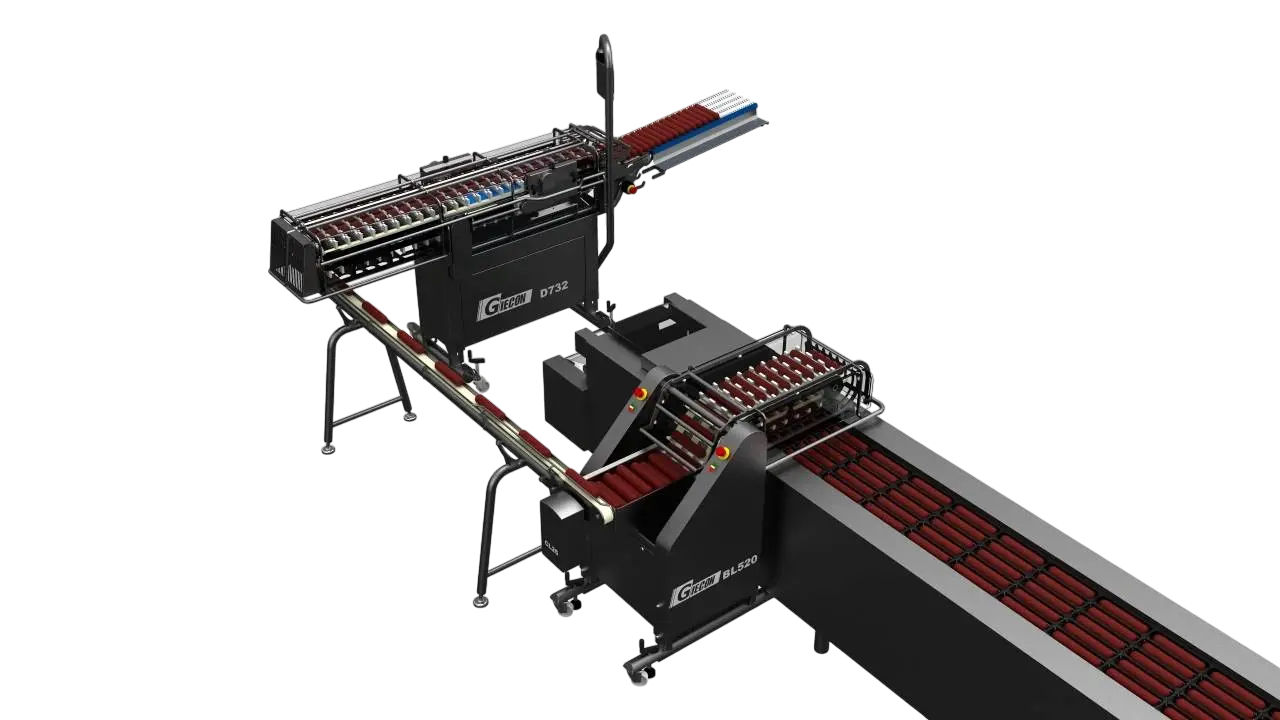

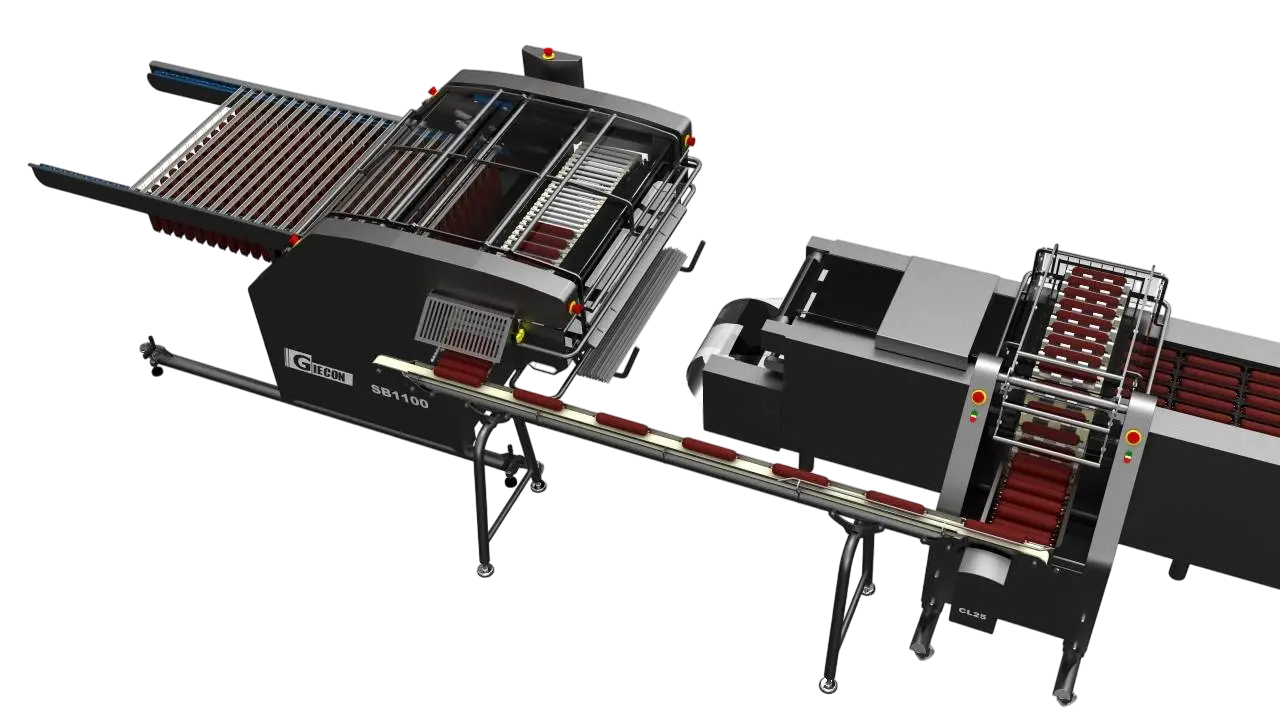

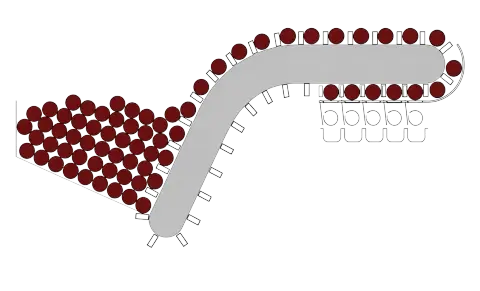

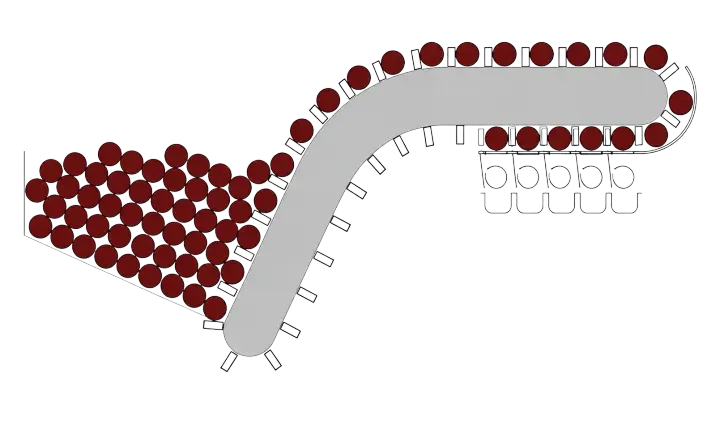

Накопитель отделяет непрерывную подачу батонов от циклической работы упаковщика. Загрузку можно организовать вручную, после автомата снятия с вешал или через промежуточный конвейер.
06
Синхронизация
Укладка разрешается только при точном положении ячеек. Общая система управления должна останавливать подачу при отсутствии формы, незаполненном канале, заторе или остановке термоформера.
07
Контроль качества
На испытании считают пустые ячейки, двойную укладку, перекосы, падения и повреждение продукта. Отдельно проверяют самый лёгкий, короткий и липкий формат.
08
Гигиена и переналадка
Открытая конструкция обеспечивает доступ к накопителю, лентам, каналам и створкам. Форматные детали должны сниматься и устанавливаться с повторяемым положением после мойки.
Конструкция
Модули и рабочие узлы
Особенности модели и подбор
Для расчёта нужны образцы всех батонов, чертёж матрицы, число ячеек за цикл, шаг термоформера, высоты передачи и схема сигналов.
Фактическую скорость подтверждают по полностью и правильно заполненным формам, а не только по движению батонов в подающем узле.
Технические характеристики
| Категория | Производство колбасных изделий |
|---|---|
| Производитель | Mirotec |
| Тип оборудования | Автоматический укладчик батонов в термоформер |
| Производительность | До 100 батонов/мин, зависит от конфигурации и калибра |
| Продукты | Варёные, копчёные и сыровяленые колбасные батоны |
| Клипсы | Работа с клипсами и без них |
| Подача | Из накопителя на распределительный конвейер |
| Укладка | Через створки в ячейки термоформера |
| Загрузка накопителя | Ручная, автоматическая или промежуточным конвейером |
| Переналадка | Под продукт, матрицу и схему выкладки |

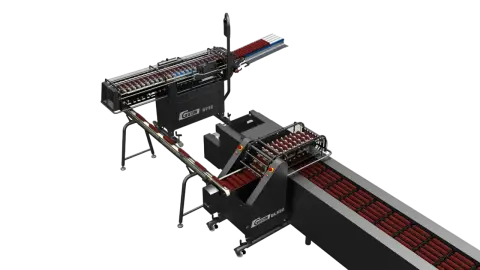

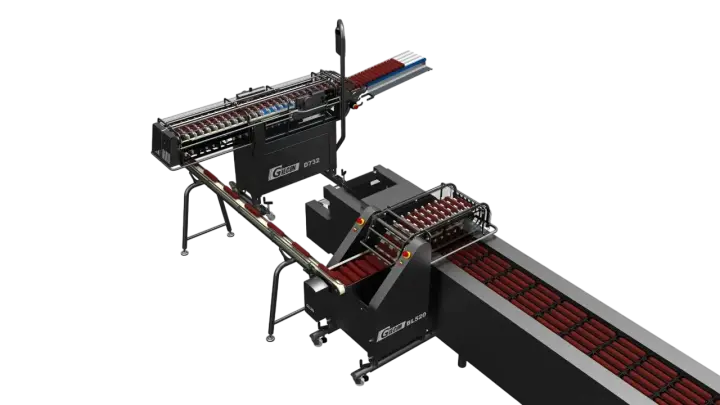

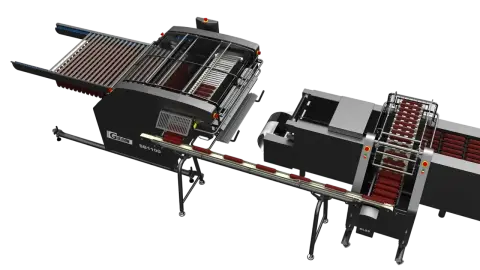

| Интеграция | Автомат снятия с вешал, деклиппер, конвейер, термоформер |
| Конструкция | Открытая, без обязательной смазки продуктовых механизмов |
| Документация | Паспорт, электрические схемы и инструкция на русском языке |
Точные параметры зависят от комплектации и задачи производства. Для подбора модели отправьте продукт, производительность и требования участка.
Оплата и доставка
Оплата
Компания «Мироздание» работает исключительно по безналичному расчёту — это безопасно, прозрачно и подходит для всех промышленных поставок.
- Безналичный расчёт в любой валюте — рубли, доллары, евро и другие валюты, предусмотренные условиями договора.
- Лизинг промышленного оборудования — безналичный расчёт через лизинговую компанию, подбор программы и полный документальный цикл.
- Оплата под банковские гарантии — снижает риски сторон и упрощает прохождение крупных проектов.
Доставка
- Доставка до склада покупателя по всему миру — оптимальные маршруты, способы перевозки и полный пакет сопроводительных документов.
- Самовывоз — предоставим полную информацию о времени готовности, комплектации и требованиях к транспорту.
Сервис и запасные части
Поставляем оригинальные запасные части, рабочие узлы и расходные компоненты. Для точного подбора укажите модель и производителя оборудования.
Похожее оборудование
Система охлаждения колбас водяным туманом
Мелкодисперсное распыление воды отводит тепло от колбасных и кусковых мясных изделий после термообработки. Режим рассчит…
Автомат снятия колбасных батонов и отрезания петель
Автомат снимает колбасные батоны с коптильной палки, отрезает петли и поштучно выдаёт продукт по запросу Flow-Pack, этик…
Делитель колбасных батонов KosoREZ 45 по весу
KosoREZ 45 взвешивает колбасный батон и делит его на две половины заданной массы. Производительность — 40–60 батонов в м…
Деклиппер PROHVOST 100+ для снятия клипс с колбас
PROHVOST 100+ снимает клипсы скручиванием одновременно с батонов на коптильной палке. Производительность — 40–120 батоно…
Частые вопросы
Как работает укладчик батонов?
Подаёт изделия из накопителя, распределяет по каналам и через створки выгружает в ячейки термоформера.
Какая производительность заявлена?
До 100 батонов в минуту в зависимости от конфигурации, калибра, матрицы и цикла упаковочной машины.
Можно ли укладывать батоны с клипсами?
Да, возможна работа с клипсами и без них. Конкретные клипсу, петлю и оболочку проверяют на испытании.
Какие данные нужны по термоформеру?
Чертёж матрицы, число ячеек и рядов, шаг, длительность цикла, высоты, направление движения и управляющие сигналы.
Как контролируют качество укладки?
Считают пустые ячейки, двойную подачу, перекосы, повреждения и попадание продукта в зону запайки.
Откуда поступают батоны?
Накопитель можно загружать вручную, от автомата снятия с вешал или промежуточным конвейером.
Что проверяют при остановке термоформера?
Остановку подачи, сохранность очереди продукта, отсутствие переполнения и корректный перезапуск с первой доступной формой.
